手板模型，又被称为“首板”或“原型”，是产品从图纸走向实物的第一步。而在众多手板制作工艺中，CNC加工因其高精度、高效率以及丰富的材料选择，成为目前最主流、最受信赖的成型方式之一。无论你是硬件创业者、产品设计师，还是企业研发工程师，了解手板CNC制作的完整服务流程，将直接影响到你的产品开发周期与成本控制。

本文将从专业角度，详细拆解手板CNC制作的核心步骤、显著优势与客观限制，并结合行业经验为你提供决策建议。这并非一篇空洞的理论文章，而是基于上千个项目实操后的经验沉淀，希望能帮助你做出更明智的选择。

什么是手板CNC制作？核心原理简述

简单来说，手板CNC（Computer Numerical Control）是利用计算机数控机床，通过刀具对金属或非金属坯料进行精确切削、钻孔、铣削等加工，从而将三维CAD模型转化为高精度实体零件的过程。与3D打印的“增材制造”不同，CNC是“减材制造”，它从一个完整的材料块开始，去除多余部分，最终留下成品。

这一过程的关键在于：它能够精准还原设计图纸中的复杂曲面、锐利边角以及严格的尺寸公差，尤其适合对结构强度、表面质感有较高要求的零部件制作。

服务流程全解析：从图纸到成品的7个关键步骤

1. 方案评估与技术沟通

这是整个服务流程的起点，也是决定后续所有环节成败的基石。客户提供3D图档（常用格式如STEP、IGS、STP等）后，资深技术工程师会进行图纸可制造性分析（DFM）。他们会评估：

- 结构合理性：是否存在薄壁、尖角、深腔等难以加工的特征。

- 公差要求：确定哪几个面需要严格管控（如配合面），哪些可以放宽。

- 材料选择：根据产品使用场景（原型测试、结构验证、外观展示）推荐合适的材料，例如ABS、PC、POM、铝合金6061、不锈钢等。

- 表面处理方案：是否需要喷漆、丝印、电镀、氧化（针对金属）或染色。

在这一步，经验丰富的师傅会就图纸中可能影响加工的问题主动与客户沟通，并提出优化建议，这种前置沟通能大幅降低后期修改成本。

2. CNC编程与刀路规划

评估确认后，编程工程师会根据模型特征和材料属性，使用CAM软件（如UG、Mastercam、PowerMill）编制数控程序。这并非简单的“按模型走一遍”，而是一项高度经验密集型工作：

- 刀具选择：根据材料硬度和曲面曲率，选择合适直径的平底刀、球头刀、圆鼻刀、雕刻刀等。

- 切削参数设定：主轴的转速、进给速度、切削深度、走刀策略（平行切削、等高切削、清根加工等）都需要精确匹配。参数过大会断刀或烧料，参数过小则效率低下、表面粗糙。

- 装夹与定位：设计恰当的工装夹具，规划装夹方式和加工顺序，确保工件在反复装夹时定位准确。对于复杂形状，可能需要设计专门的真空吸盘或定制夹具。

3. 材料准备与上机装夹

根据编程方案，将标准的板材或棒材（如305×405mm的ABS板、铝板）固定在CNC机床的工作台上。这一步看似简单，实则至关重要。如果装夹不稳固或不垂直，加工出来的零件可能整体偏移，产生严重的尺寸超差。对于大型或超长工件，工程师会使用多道工序，首先进行粗加工，释放材料内应力，再进行精加工。

4. 粗加工与精加工

这是最核心的物理实现环节。

- 粗加工：使用大直径刀具，以高进给率快速去除模型周边的主要废料，留下约0.5-1mm的精加工余量。这一阶段追求的是效率，不考虑表面粗糙度。

- 半精加工：改用更小直径的刀具，清除粗加工留下的台阶状刀痕，为精加工做准备。

- 精加工：使用小直径的球头刀或精雕刀，以极低的进给率和极高的主轴转速（通常15,000转/分钟以上）沿模型表面逐层扫过。这一阶段的目标是达到图纸要求的尺寸精度和表面光滑度。对于关键配合孔位，可能会采用精度更高的镗孔工艺。

5. 去毛刺与人工后处理

机床下机后的零件，表面往往附着微小的毛刺、切屑或台阶纹。这一步需要由熟练技工使用锉刀、砂纸、小刀片进行手工修整。重点处理：刀具进出刀点留下的痕、薄壁处的轻微变形、以及所有内外边缘的倒角处理。优秀的后处理能将“机加工表面”升级为接近“注塑件”的手感。

6. 全尺寸检测与二次加工

将所有尺寸与3D模型进行逐一核对。通常使用三坐标测量仪（CMM）、高度规、卡尺以及对比标准样板。对于公差要求严苛的配合孔，可能需要通过铰刀或手动研磨进行二次修正；对于有螺纹要求的孔位，则进行攻丝操作。

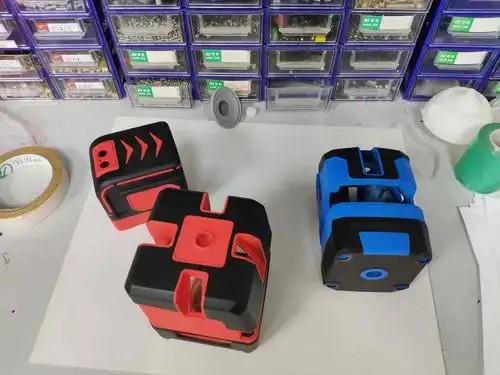

7. 表面处理与最终检验

根据客户需求，进行不同的表面处理：

- 本色处理：打磨至指定目数（如800目、1200目）。

- 喷漆：分底漆、面漆，颜色进行潘通或劳尔色卡对色。

- 丝印/移印：完成LOGO或文字的标记。

- 电镀/氧化：对金属件进行防腐蚀或装饰性处理。

最终，检验员再次检查所有尺寸、表面瑕疵、色差，确保无问题后，对零件进行清洁、防锈处理，并用气泡膜或珍珠棉进行专业包装后交付。

核心优势：为什么这么多项目选择CNC手板？

1. 极高的尺寸精度与表面质量：这是CNC最大的王牌。金属件可达±0.05mm，塑料件可达±0.1mm，部分关键特征甚至能控制在IT7级公差。相比之下，普通的FDM 3D打印精度通常在±0.2-0.5mm，且层纹明显。CNC加工出的零件表面光滑，无需额外打磨即可直接用于装配验证。

2. 丰富的材料库与真实物理性能：你可以使用与最终量产部件完全相同的材料，比如：

- 工程塑料：ABS、PC、PA（尼龙）、POM（赛钢）、PMMA（亚克力）、PTFE（铁氟龙），这些材料能真实反映产品在受力、耐温、耐化学腐蚀方面的性能。

- 金属：铝合金、铜合金、不锈钢、镁合金、钛合金等。由金属CNC加工出的结构件，可以直接用于极端环境测试（如跌落、振动、耐久度）。

这一点对于需要做“功能性原型”（Functionality Prototype）的项目至关重要，3D打印的塑料件在这方面的表现力通常不足。

3. 出色的结构强度与零件一致性：由于是去除一整块实心材料得到整体结构，不像3D打印存在层间粘合脆弱的问题，CNC零件的抗拉、抗扭、抗冲击性能与量产部件高度一致，更适合做“结构验证原型”。

4. 加工效率高，适合中小批量生产：一旦编程完成，后续零件的重复加工速度很快（尤其是批量时）。对于100-500件左右的中小批量手板需求（如小批量试产、展会样品、功能测试样机），CNC在时间成本上往往优于注塑开模，且成本可控。

客观局限：你需要知道的“做不到”与“做不好”

1. 复杂的内部结构与镂空：CNC刀具是“直线运动”，很难加工出90°以上的内部转角、封闭的内腔或超薄的悬空结构。例如，一个内部带有复杂冷却水道的零件，CNC几乎无法一次成型，而3D打印（如SLM金属打印）则相对擅长。尖锐的内角更是CNC的梦魇，标准刀具的刀尖总有圆弧角（R角）。

2. 对图纸的起始厚度要求高：因为是减材制造，你需要从一大块材料开始。如果零件最薄处只有0.5mm，在加工过程中极有可能因刀具压力导致变形或断裂。虽然可以通过特殊工艺（如低速加工、使用特殊夹具）尝试，但良率很低，且严重增加成本。

3. 下料浪费与成本门：相比3D打印的高材料利用率（90%以上），CNC的废料率可能高达60%-80%（尤其加工形状复杂的零件时）。这部分被切掉的材料无法回收利用，成本最终会通过工时和耗材费用转嫁给客户。对于大尺寸、材料昂贵（如钛合金）的实心件，成本可能变得非常高昂。

4. 无法实现零倒扣与大型曲面：理论上，CNC需要使用多轴数控机床（五轴联动）才能加工出复杂的倒扣和流线型曲面。如果是三轴机床，则必须多次翻面装夹，带来定位误差。即使是五轴机床，某些极端封闭的倒扣区域也仍然无法触及。

5. 无法实现全彩色与多材料一次成型：CNC加工是“单色”的。如果你需要一个零件同时由硬质材料和软质橡胶材质拼接，或者需要渐变色彩，那CNC无法直接实现，必须采用后续粘接、双色注塑或3D打印。而3D打印在这方面有天然优势。

选择建议：如何判断CNC是否适合你的项目？

当你的项目符合以下任意一条时，CNC是首选方案：

- 需要高精度配合：零件需要与标准螺丝、轴承、传感器等标准件进行紧密装配。

- 追求真实物理性能：测试场景涉及高负载、高震动、高温或者接触化学溶剂。

- 对表面质感要求苛刻：外观件需要像量产件一样有完美反光、无台阶纹，且支持高光喷漆、拉丝、氧化等表面处理。

- 数量在50-500件之间：比3D打印（量大速度慢）和注塑（开模成本过高）都更具成本优势。

当你的项目需要以下特性时，谨慎选择CNC，并考虑3D打印或特种工艺：

- 极其复杂的异形镂空：内部流道、蜂窝状结构。

- 厚度极薄的薄壁件（小于0.8mm）。

- 单件极低价位：对于单个样品的快速验证，3D打印的时间成本和单价优势明显。

- 需要全彩色或多材质一体化。

终极建议：最理想的流程通常是——先利用3D打印（如SLA尼龙或树脂）快速验证外观和结构可行性，待设计锁定、公差确定后，再用CNC加工出第一套功能样机用于正式测试与开模前的最终确认。 这种“增材+减材”的复合策略，是目前行业公认最经济、最高效的开发路径。

总结： 手板CNC制作服务的完整流程，本质上是一场“数字化定义”到“物理世界复现”的精密对话。它靠刀具和代码说话，能给出最精确、最结实的答案，但也对设计的可制造性提出了更高的要求。理解它的优势与短板，你才能在自己产品的开发之路上，少走弯路，快人一步。希望这篇服务流程拆解能帮助你下一次与手板厂沟通时，心中有数，决策有据。
